Die einfache Montage

So gelingt der Aufbau ganz easy

  • Vermeiden Sie Erdkontakt der Konstruktionselemente.
  • Achten Sie auf einen festen, tragfähigen Untergrund.
    Für Anwendungen, die einer bauaufsichtlichen Zulassung bedürfen, ist ein statisch ausreichend bemessener, tragender und durchsturzsicherer Unterbau als Auflage für EasyDeck® Dielen bzw. Unterkonstruktionen erforderlich.
  • Bei Einsatz metrischer Schrauben grundsätzlich alle Löcher so vorbohren, dass der zu fixierende Teil 2 mm größer und das haltende Bohrloch exakt 0,5 mm kleiner als der Schraubendurchmesser ist!
  • Beachten Sie die Mindestabstände der Dehnungsfugen, damit sich die Konstruktion ggf. zwangsfrei ausdehnen kann und für ausreichende Unterlüftung gesorgt ist.
  • Bei längsseitigem Aufschneiden der Dielen kann es zum Verzug der Dielen kommen.
  • Terrasse beim Aufbau nicht gurten oder verspannen.
  • Stabförmige Bauteile, die auf starrem Untergrund mittels Schrauben befestigt werden, haben immer mittig den Festpunkt und werden nach außen gleitend gelagert, um thermische Ausdehnung und Ausdehnung durch Wasseraufnahme auszugleichen.
  • Dielenabstand zu allen festen Bauteilen: 20 mm
  • Hohlräume zwischen Kiesplanum und Unterkonstruktionselementen nicht verfüllen.
  • empfohlenes Mindestgefälle: 2 % in Längsrichtung der Dielen.
  • Maximaler Dielenüberstand über der letzten Unterkonstruktion: 50 mm
  • Produktionsbedingte Maßtoleranzen von Länge, Breite und Dicke bei der Montage berücksichtigen und die Maße am Bau noch einmal überprüfen.
  • Auswahl der Materialvarianten von Stanzteilen, wie Normalstahl oder Edelstahl bei Clips, den baulichen Gegebenheiten anpassen.
  • Die Dielen sind rechtwinklig zu kappen und anschließend zu fasen.
  • Beim Aufbau der Terrasse muss die Windlast als abhebende Last in der Konstruktion berücksichtigt werden.
  • Vor dem Verschrauben alle Löcher vorbohren.
Stabförmige Bauteile, die auf starrem Untergrund mittels Schrauben befestigt werden, haben immer mittig den Fest- punkt und werden nach außen gleitend gelagert, um thermi- sche Ausdehnung und Ausdehnung durch Wasseraufnahme auszugleichen.

Von Natur aus stark. Einfach im Aufbau.

Die einfache Verarbeitung des Materials.

Wir möchten, dass Sie lange etwas von Ihrer neuen Terrasse haben. Damit unsere Gewährleistung greifen kann, verwenden Sie bitte ausschließlich EasyDeck® Originalteile und beachten unsere Verarbeitungsempfehlungen.

Bei Sonderkonstruktionen, die von diesen Verarbeitungsempfehlungen bzw. vom Online-Planer abweichen, ist eine Abstimmung mit dem Hersteller notwendig und eine entsprechende Freigabe einzuholen, damit ein möglicher Garantieanspruch erhalten bleibt.

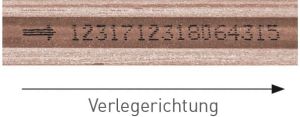

Einfach die Verlegerichtung beachten

Um eine homogene Oberflächenwirkung zu erzielen, verlegen Sie alle Dielen in derselben Verlegerichtung. Diese wird durch einen Pfeil in der Dielennut bzw. durch ein Etikett auf der Diele gekennzeichnet. Mischen Sie die Dielen vor dem Verlegen. So können die geringen Farbunterschiede der Dielen die natürliche Optik unterstreichen.

Mechanische Eigenschaften

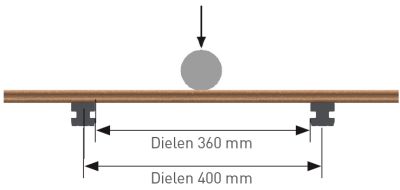

Dreipunktbiegung Dielen
Lichte Weite Auflager: 360 mm
Prüfgeschwindigkeit: 20 mm/min
Bruchkraft: 3.200 N*

* 3.200 N entspricht ≈ 320 kg/Brett bei einem Maximalabstand der Unterkonstruktion von 400 mm.

Produktionsbedingte Maßtoleranzen

Vorgabe Toleranzfeld Dimension Messpunkt Zulässige Dimensionsänderung
nach Wasseraufnahme*
Garantierte Werte		 Bemerkung
Profillänge 3000 / 4000 mm / 5000 mm ±0,0/+10,0mm Länge Maximalwert Brettlänge 3000 mm
Brettlänge 4000 mm

Brettlänge 5000 mm		 ≤ 9,0 mm
≤ 12,0 mm
(≤ 3 mm/m)
≤ 15,0 mm		 mind. 20 mm Abstand zu festen Bauteilen
Profilbreite 130/138/145/163/193/245 mm –2,0/+1,0mm Breite max. 245 mm Mitte Brett ≤ 1,2 mm
Profildicke 16/19/25 mm –1,0/+1,0mm Dicke max. 25 mm Mitte Brett ≤ 0,5 mm

* bei Außenbewitterung und Aufbau nach Bauanleitung

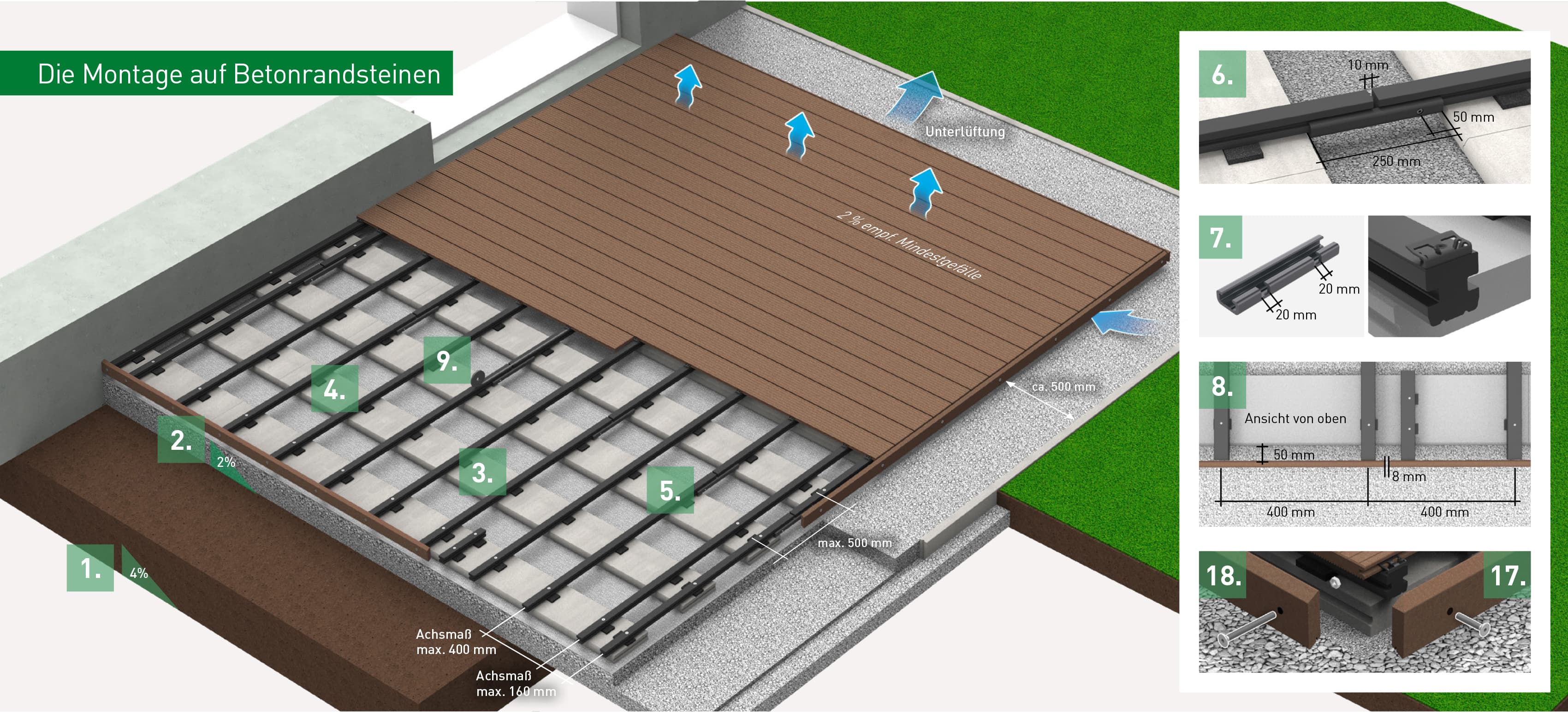

Die Montage auf
Beton­randsteinen

Nach den Grundsätzen des konstruktiven Holzschutzes empfehlen wir, die Dielen mit mind. 2 % Gefälle in Längsrichtung der Dielen zu verlegen. Das Wasser kann so abfließen, um Staunässe oder Schäden am Gebäude zu verhindern und die Entstehung von Wasserflecken zu minimieren.

Die Vorbereitung des Untergrundes

1. Erdplanum herstellen
Erdplanum mit 4 % Gefälle herstellen.
2. Schotterbett anlegen
Schotterbett (inklusive Drainage) umlaufend 500 mm größer als Terrasse mit 2 % Gefälle anlegen. Schotterbett mit Feinsplitt mit 2 % Gefälle abziehen.

Die Montage der Unterkonstruktion

3. Betonrandsteine verlegen
Betonrandsteine (100 x 25 x 5 cm) im Achsabstand von 500 mm auf Gefälle-Kiesbett verlegen.
4. Konstruktionsbalken verlegen
Konstruktionsbalken (40 x 40 mm) gleichmäßig quer zu den Betonrandsteinen verteilen (Nuten unten), stirnseitig 50 mm Überstand beachten (siehe Detail 8). Am Anfang und Ende jeweils zwei Balken anordnen (Achsmaß 160 mm). 10 mm Gummipads unter die Konstruktionsbalken legen, evtl. Gefälleunterschiede mit weiteren Gummipads ausgleichen. Die Konstruktionsbalken im gesamten Randbereich der Terrasse sowie den Balken, auf dem das Sicherungsband befestigt ist, mit den Betonplatten verschrauben. Beim Schiffsverband sind auch die Konstruktionsbalken mit der Betonplatte zu verschrauben, die unter dem Dielenanfang und dem Dielenende verlegt sind.
5. versetzte Anordnung
Bei Terrassenbreiten über 3 m sind die Stöße der Konstruktionsbalken immer versetzt zueinander anzuordnen und mit dem Verbindungsschuh zu verbinden. Der Verbindungsschuh ermöglicht Terrassen größer als 12 x 12 m ohne Baudehnungsfuge.
6. Verbindungsschuh ablängen
Verbindungsschuh auf 250 mm ablängen, damit Balkenstöße miteinander verbinden, einseitig festschrauben (Abstand Stöße Balken 10 mm).
7. Verbindungsschuh aussägen
Verbindungsschuh am äußeren Konstruktionsbalken für spätere Montage der Rhombusprofile als Abschlussleisten im Bereich der Verschraubung 20 mm breit und 10 mm tief aussägen. Die Stoßfuge der Rhombusprofile nimmt die Stoßfuge der Unterkonstruktion auf.
8. zusätzliches Konstruktionsbalkenstück
In Dielenrichtung nimmt die Stoßfuge der Rhombusprofile die Stoßfuge der Dielen auf, sofern Dielen im Schiffsverband verlegt sind. Dafür im Bereich der Stoßfuge der Rhombusprofile zusätzliches Konstruktionsbalkenstück (Länge 320 mm) befestigen.
9. Sicherungsband
Sicherungsband jeweils auf einen mittig unter der Diele liegenden Konstruktionsbalken aufkleben. Bei Verwendung des Distanz Fixes im Schiffsverband muss auf jeden Konstruktionsbalken das Sicherungsband geklebt werden.

Die Montage der Dielen mit Clip

10. Schnittkanten anfasen
Die Schnittkanten der Dielen anfasen.
11. Randclip setzen
Am stirnseitigen Anfang des Konstruktionsbalkens Randclip bündig setzen, 3 mm vorbohren und mit Schraube locker fixieren (noch nicht fest anziehen).
12. Dielen mit Clip befestigen
Erste Diele an den positionierten Randclip schieben. Für die folgenden Dielen den Clip verwenden, 3 mm vorbohren und mit den mitgelieferten Schrauben auf dem Konstruktionsbalken locker fixieren. Anschließend die nächste Diele gegenschieben, bis der Clip in der Nut anliegt. Nach der Verlegung von ca. 5 Dielenreihen Clip mit mittlerem Drehmoment anziehen. Bis zur vorletzten Diele wiederholen.
13. Konstruktionsbalken ablängen
Nach der vorletzten Diele die für die letzte Diele benötigte Breite ermitteln und die Konstruktionsbalken bündig ablängen. Der Konstruktionsbalken muss 10 mm über den Dielenrand der letzten Diele überstehen, um den Randclip als Befestigungsabschluss zu setzen.
14. Letzte Diele
Letzte Diele setzen und mit Randclip fixieren. Schraube für Randclip vorbohren und mit mittlerem Drehmoment verschrauben.
15. Dielen ablängen
Dielen stirnseitig am Randbereich mit 15 mm Überstand rechtwinklig ablängen. Maximaler Dielenüberstand 50 mm. Schnittkanten anfasen.

Die Montage der Rhombusprofile als Abschlussleisten

16. stirnseitige Abschlussleiste
Mindestens 15 mm Abstand zwischen Rhombusprofil und Oberkante Gelände lassen.
17. parallele Abschlussleiste
Verschraubung der Rhombusprofile max. 60 mm zu den Enden und max. 400 mm zueinander, entsprechend Grundsätzen vorbohren. In der parallelen Verlegung zu den Dielen plan anliegend an der Kopfseite des Konstruktionsbalken mit Befestigungsschraube M8 x 40 mm anschrauben. Bei Stoßfuge so verfahren, wie im Detail 8 gezeigt.
18. Dielen ablängen
Bei der Montage stirnseitig zu den Dielen mit Befestigungsschraube M8 x 80 mm anschrauben und die zugehörige Mutter als Abstandshalter und zur Fixierung benutzen.

Artikelübersicht für die Montage mit Betonrandsteinen

Konstruktionsbalken 40 x 40 mm

Befestigungsschraube für UK 7,5 x 92 mm

Verbindungsschuh

Gummipad 100 x 60 x 20 mm 100 x 60 x 10 mm 100 x 60 x 3 mm

Rastklammer (einteilig), inkl. Schrauben

Randklammer (zweiteilig)

Nutbrücke

Clip & Randclip inkl. Schrauben

Schraube M6 x 40 mm zur Verschraubung kurzer Dielenstücke

Distanz Fix, inkl. Schrauben, zur Herstellung einer kopfseitigen Fuge

Arretier Fix zur Höhenarretierung von Stoßfugen

Sicherungsband selbstklebend

Befestigungsschraube M8 x 40 mm für das Rhombusprofil als Abschlussleiste

Befestigungs­schraube M8 x 80 mm für das Rhombusprofil als Abschlussleiste

Rhombusprofil als Abschlussleiste  81 x 20,5 x 4200 mm

Rhombusprofile haben eine mattierte Oberfläche und weichen von den Dielenfarben ab.

Fokus Schokoschwarz
für Dielen Glacier Terra, Trend Terra und Dolomit Fokus Schokoschwarz

Fokus Braun
für Diele Dolomit Braun und Fokus Braun

Fokus Grau
für Dielen Dolomit Grau und Fokus Grau, Glacier Graphit und Trend Graphit

Platin
für Dielen Dolomit Platin und Trend Titan

Ecru
für Diele Dolomit Ecru

Jade
für Diele Dolomit Jade

Umbra
für Diele Trend Umbra

Die Montage mit ConStep-System

Die beste Unterkonstruktion für Ihre EasyDeck® Terrasse bildet unser gut durchdachtes ConStep-System. Die Systemkomponenten bestechen durch leichtes Gewicht, variable Aufbauhöhen sowie einfache Verlegung. Einzel- und Doppelaufnahmen werden in die ConStep Platten geklickt und bilden den Fuß für die aufliegenden Konstruktionsbalken.

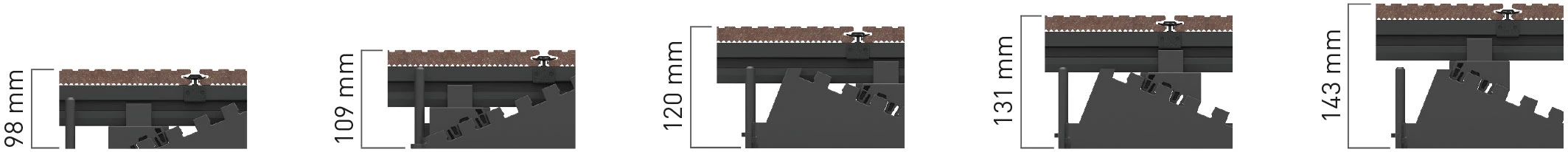

Variable Aufbauhöhen einfach umsetzen

Mit unserem patentierten Click-System ConStep lassen sich Aufbauhöhen zwischen 98 – 143 mm stufenweise ganz einfach realisieren.

Die Vorbereitung des Untergrundes

1. Erdplanum herstellen
Erdplanum mit 4 % Gefälle herstellen.
2. Schotterbett anlegen
Schotterbett (inklusive Drainage) umlaufend 500 mm größer als Terrasse mit 2 % Gefälle anlegen. Schotterbett mit Feinsplitt mit 2 % Gefälle abziehen.

Die Montage der ConStep-Platten

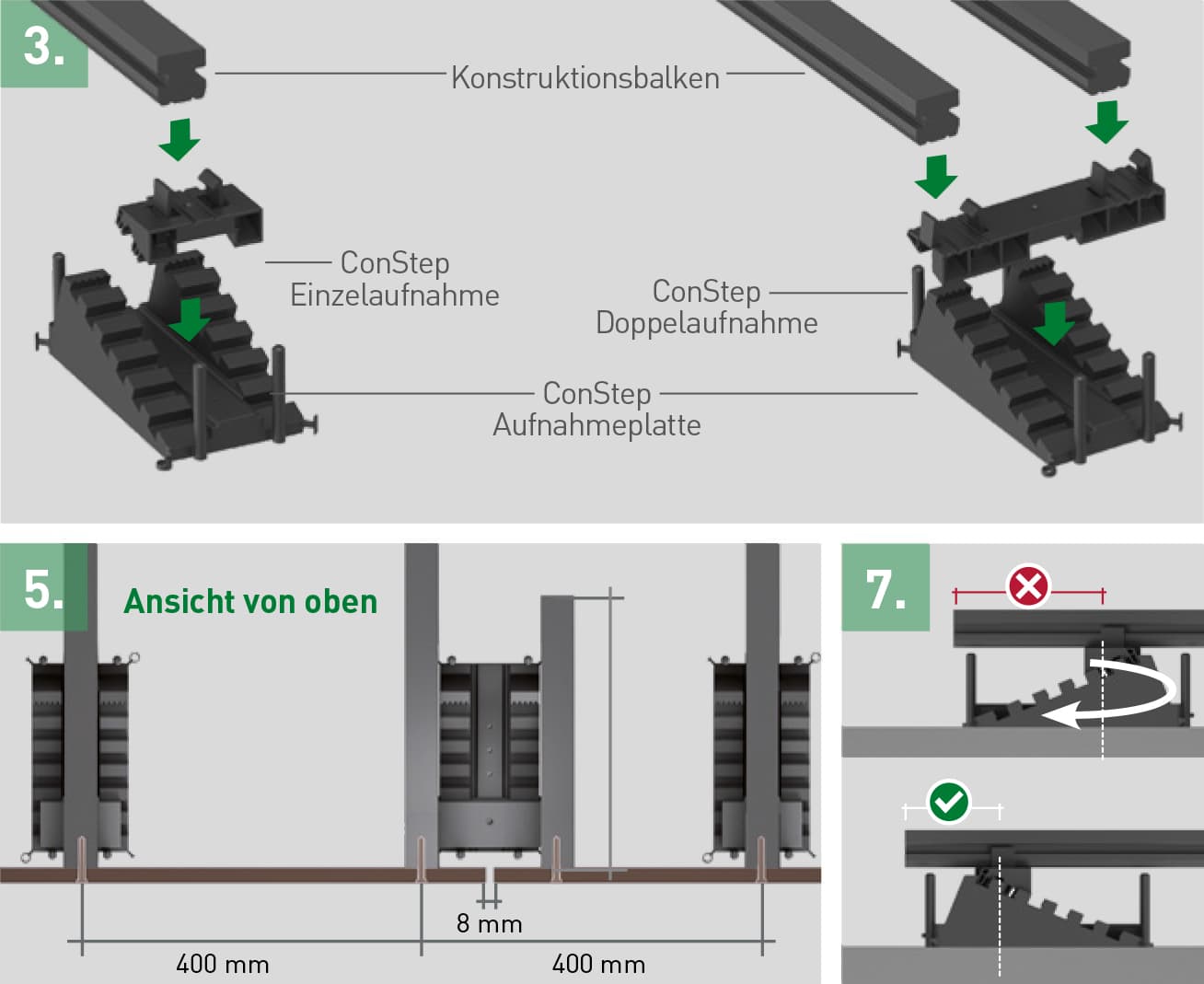

3. ConStep Aufnahmeplatten
In alle ConStep Aufnahmeplatten die Einzel- und Doppelaufnahmen in der gleichen Höheneinstellung einklicken.
4. Abstand zur Hauswand

ConStep Platte mit Doppelaufnahme mit 80 mm Abstand zur Hauswand und maximal 500 mm in Flucht zur nächsten ConStep Platte mit Doppelaufnahme platzieren.

5. Achsabstand
ConStep Platte mit Einzelaufnahme max. 400 mm Achsabstand in nächster Reihe platzieren.
6. Doppelaufnahme
Terrassenende wieder mit ConStep Doppelaufnahme abschließen. Unterkonstruktion einklicken.
7. Überhänge minimieren
Überhänge minimieren. Dazu ggf. ConStep Platte drehen.
8. mit Rispenband versteifen
Gesamte Unterkonstruktion mit Rispenband mittels ConStep Montageschuh über Kreuz versteifen.

Die Montage der Dielen mit Rastklammer

9. Randklammer platzieren

Konstruktionsbalken auf der Seite, von der aus die
Dielen verlegt werden, 12 mm vom Rand entfernt,
5 mm tief sowie 2 mm breit, einsägen. In dieser Nut die
Randklammer platzieren und mittels Zange mit dem
Konstruktionsbalken befestigen und Diele in die Rand­klammer drücken.

10. Rastklammer arretieren

Rastklammer auf den Konstruktionsbalken setzen, mittels Zange verrasten und in die Dielennut schieben. Rast-
klammer in jeder 3. Dielenreihe mit der mitgelieferten Schraube am Konstruktionsbalken arretieren.

11. Konstruktionsbalken ablängen

Nach der vorletzten Diele die für die letzte Diele benötigte Breite ermitteln und die Konstruktionsbalken bündig
absägen. Dabei beachten, dass der Konstruktionsbalken
12 mm zur letzten Diele überstehen muss (zur Befestigung der Randklammer).

Montage der Abschlussleisten siehe Punkt 16 und
18 bei Montage mit Betonrandstein.

Weitermachen bei Montage Unterkonstruktion Betonrandstein Punkt 4 bis 9.

Montage im Schiffsverband mit doppelten Unterkonstruktionsbalken

Kopfseitiger Abstand der Dielen mind. 8 mm. Nutzen Sie für ein optimales Fugenbild den Distanz Fix. Am Stoß von zwei Dielen je einen Konstruktionsbalken am Dielenanfang und Dielenende verwenden, nicht auf einen Konstruktionsbalken stoßen.

Verlegung am Beispiel ConStep Doppelaufnahme

Verlegung am Beispiel Betonrandstein

zusätzliche Artikel für die Montage mit ConStep-System

ConStep Aufnahmeplatte

ConStep Doppelaufnahme

ConStep Einzelaufnahme

ConStep Gummipad
300 x 300 x 10 mm
300 x 300 x 5 mm
300 x 300 x 3 mm

Rispenband

ConStep Montageschuh
