Komt flexibel uit de hoek. Is gewoonweg variabel.

Zo lukt de opbouw heel makkelijk

  • Voor montage door vastschroeven op de grondplaat mag u alleen stijlen van 2,20 m lengte gebruiken. De totale hoogte van 2 m (bovenkant vloer tot bovenkant stijl) mag niet worden overschreden. Voorzichtig! Hogere constructies voldoen niet aan de statische vereisten.
  • Gaten dient u 0,5 mm kleiner dan de schroefdiameter voor te boren. Boorgaten voor dwarslatverbindingen verzinken, om ervoor te zorgen dat deze volledig opliggen. Neem bij de boorgaten een afstand van min. 10 mm tot de rand in acht.
  • Neem bij de montage van stijlen en dwarslatten een afstand van 12 mm in acht, zodat de constructie indien nodig ongehinderd kan uitzetten.
  • Volledig vastzetten van de dwarslatverbindingen bij de definitieve montage garandeert maximale stabiliteit.
  • Bij de productie en montage kunnen toleranties voor lengte, breedte en dikte niet worden uitgesloten. Bij de montage dient u hiermee rekening te houden. Controleer de afmetingen daarom nogmaals op de bouwplaats.

Montage Blickfang

De eenvoudige montage voor alle omheiningen.

Deze EasyDeck® bouwhandleiding vormt de basis voor alle montagevarianten van omheiningen. Om van onze garantie te kunnen profiteren, is het belangrijk dat u alleen originele EasyDeck® artikelen gebruikt en onze verwerkingsinstructies in acht neemt.

EasyDeck® omheiningen kunnen met de online planner worden aangepast volgens de eigen ideeën. Om de montage eenvoudig met de hand mogelijk te maken, produceren wij desgewenst alle elementen speciaal op maat. Het tijdrovende voorboren van de vereiste gaten of het aanpassen van schuine omheiningsdelen valt weg – u kunt meteen met de montage beginnen!

Naar de omheining planner

Terreinvolgende opbouw

Heeft het terrein hellingen? Geen probleem voor het EasyDeck® privacyscherm of de EasyDeck® lattenschutting.

Hellingen tot 3% kunnen eenvoudig met de EasyDeck® systeemformaten worden gemonteerd. Voor hellingen tot 10% gebruikt u de speciale lengtes of de omheiningsset met roestvrij stalen dwarslat. Grotere hoogteverschillen op het terrein kunnen individueel worden opgevangen door dwarslat en paneel diagonaal af te zagen.

Hoekconstructie

Door de ovale vorm van de EasyDeck® stijlen en de innovatieve dwarslatverbindingen kunnen de lattenschutting en het privacyscherm ook in vrije hoeken worden opgebouwd.

Verankeringsmogelijkheden

EasyDeck® stijlen hebben een lange levensduur – zelfs bij inbouw in de grond. Wij geven u 25 jaar garantie op verrotting! U kunt de stijlen naar keuze in beton vastzetten of op grondplaten monteren.

Stijlen eenvoudig in beton vastzetten

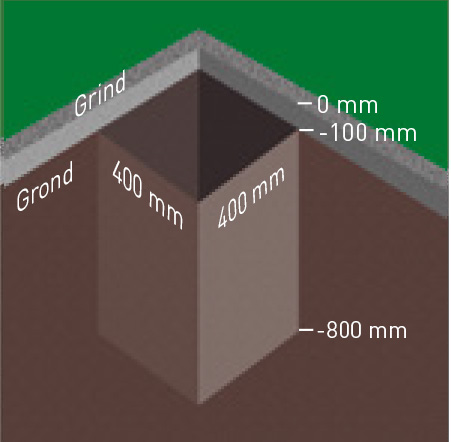

Alle funderingsgaten uitgraven (400 x 400 x 800 mm).
Het funderingsgat 100 mm diep met beton vullen. Het frame -700 mm diep in het funderingsgat plaatsen. De onderkant van de stijl nauwkeurig plaatsen met behulp van een kleine metselsteen. Het funderingsgat tot -100 mm met beton volstorten. Alle stijlen moeten loodrecht uitgelijnd zijn.

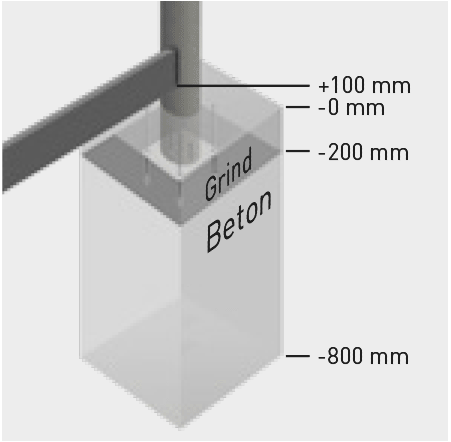

Stijlen eenvoudig op grondplaat monteren

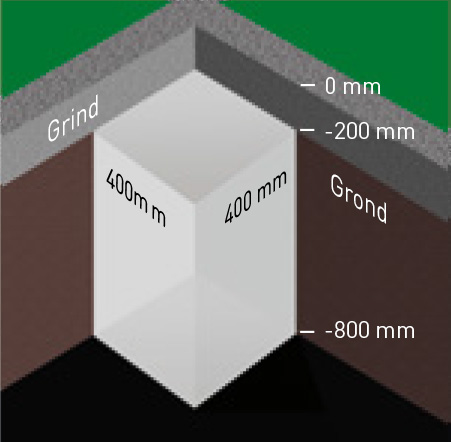

Aparte, geschikte fundering vereist. Hiervoor alle funderingsgaten uitgraven (400 x 400 x 800 mm) en van -800 mm tot -200 mm met beton volstorten. Volledig laten uitharden. Als alternatief kan ter plaatse een geschikt verankeringssysteem worden geïnstalleerd.
In de stijl gaten voor de grondplaat voorboren (75 x 850 mm). De grondplaat aan de ovale stijl vastschroeven (3 st. M8 x 80 mm). De grondplaat met de stijl met behulp van een geschikt verankeringssysteem op de fundering bevestigen. Alle stijlen moeten loodrecht uitgelijnd zijn.

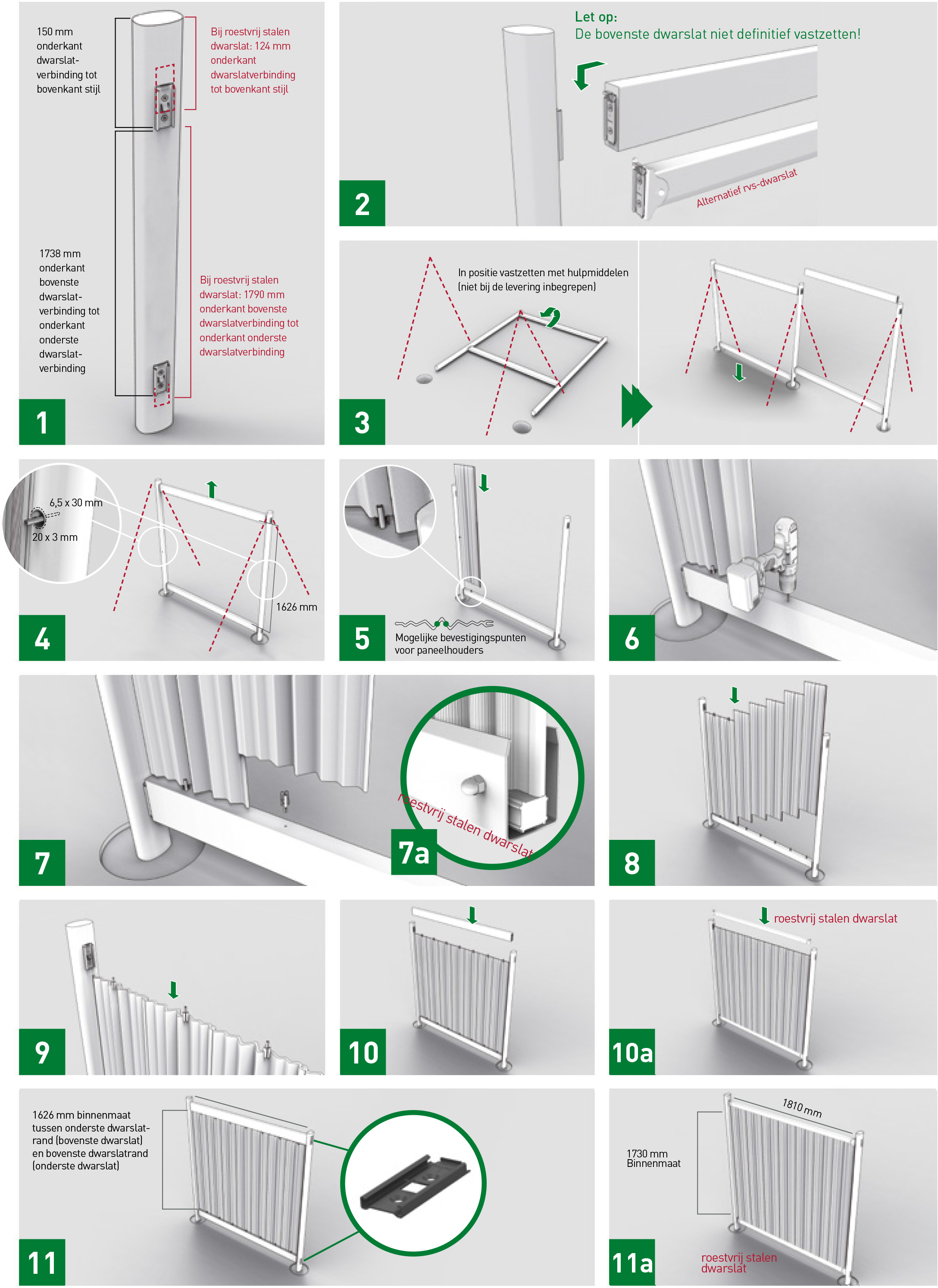

Het montageverloop van de “Blickfang” privacyomheining

De frameconstructie

1. Verbindingsstuk vastschroeven
Het verbindingsstuk ‘stijl’ aan de stijl vastschroeven. Het verbindingsstuk ‘dwarslat’ centraal aan de kopse zijden van de dwarslat plaatsen en vastschroeven. Met een 5,5-mm-boor gaten 35 mm diep voorboren en verzinken. (Dwarslatverbinding al voorgemonteerd aan de rvs-dwarslat.)
2. Dwarslat aanbrengen
De onderste dwarslat definitief aan de stijl vastklikken. De bovenste dwarslat aanbrengen, maar nog niet definitief vastzetten!
3. Frame opstellen
Het voorgemonteerde frame opstellen en loodrecht in de fundering bevestigen (beton/schroeven). Zie verankeringsmogelijkheden. Alle volgende frames opstellen. Hiervoor het verbindingsstuk ‘stijl’ telkens aan de volgende stijl vastschroeven. Het verbindingsstuk ‘dwarslat’ centraal aan de kopse zijden van de dwarslat plaatsen en markeren. Met een 5,5-mm-boor gaten 35 mm diep voorboren, verzinken en vastschroeven. De stijl loodrecht in het funderingsgat bevestigen, de onderste dwarslat definitief vastklikken en de bovenste dwarslat aanbrengen.

De eenvoudige paneelmontage met GCC dwarslat

4. Paneelhouder bevestigen
De bovenste dwarslat van de omheining verwijderen. Voor de paneelhouder aan de zijkant een 30 mm diep gat centraal in de stijl voorboren (6,5-mm-boor) en 3 mm diep (20-mm-boor) verzinken. De paneelhouder bevestigen (zie detail).
5. Paneele schuiven
Het eerste paneel in de zijhouder schuiven, in de dwarslat het onderste gat voor de onderste paneelhouder bepalen, markeren en voorboren. De onderste paneelhouder in het midden van de hoogste rib links of rechts op het paneel steken. Het paneel met de paneelhouder inschuiven (zie detail).
6. Boorpunt bepalen
Het volgende boorpunt bepalen en 25 mm diep (6,5-mm-boor) voorboren.
7. Paneele inschuiven
De volgende panelen door inschuiven telkens met het vorige paneel verbinden en met een paneelhouder onderaan bevestigen.
8. Volgende panelen inschuiven
Volgende panelen inschuiven. Het laatste paneel aanvullend aan de zijkant aan de paneelhouder vastmaken (zie detail 4).
9. Bovenste dwarslat aanbrengen
De bovenkant van het paneel met paneelhouders uitrusten en de bovenste dwarslat aanbrengen, zonder deze definitief vast te zetten. De positie van de boorgaten voor de bovenste paneelhouders exact markeren en 25 mm diep (6,5-mm-boor) voorboren.
10. De bovenste dwarslat aanbrengen
De bovenste dwarslat aanbrengen en definitief vastzetten.
11. Manier monteren
Het volgende deel van de omheining op dezelfde manier monteren.

De alternatieve montage met roestvrij stalen dwarslat

7a. Inleglijst
De inleglijst in de onderste roestvrij stalen dwarslat leggen (bij horizontale opbouw) voor de uitlijning van de panelen in de hoogte. Deze kunnen nu in de juiste positie worden gebracht.
10a. Dwarslat
De panelen door inschuiven telkens met het vorige paneel verbinden. (Let op! Bij de roestvrij stalen dwarslat worden panelen met de speciale lengte 180,5 cm gebruikt.) De bovenste roestvrij stalen dwarslat aanbrengen en definitief vastzetten. Het eerste en laatste paneel met draadstift en dopmoer aan de onderste en bovenste dwarslat bevestigen (de gaten in de dwarslat zijn al voorgeboord).
11a. Volgende deel
Het volgende deel van de omheining op dezelfde manier monteren.
Voor individuele constructies, bijv. terreinvolgend met een helling, gebruikt u de omheiningsconfigurator onder:
Naar de omheining planner

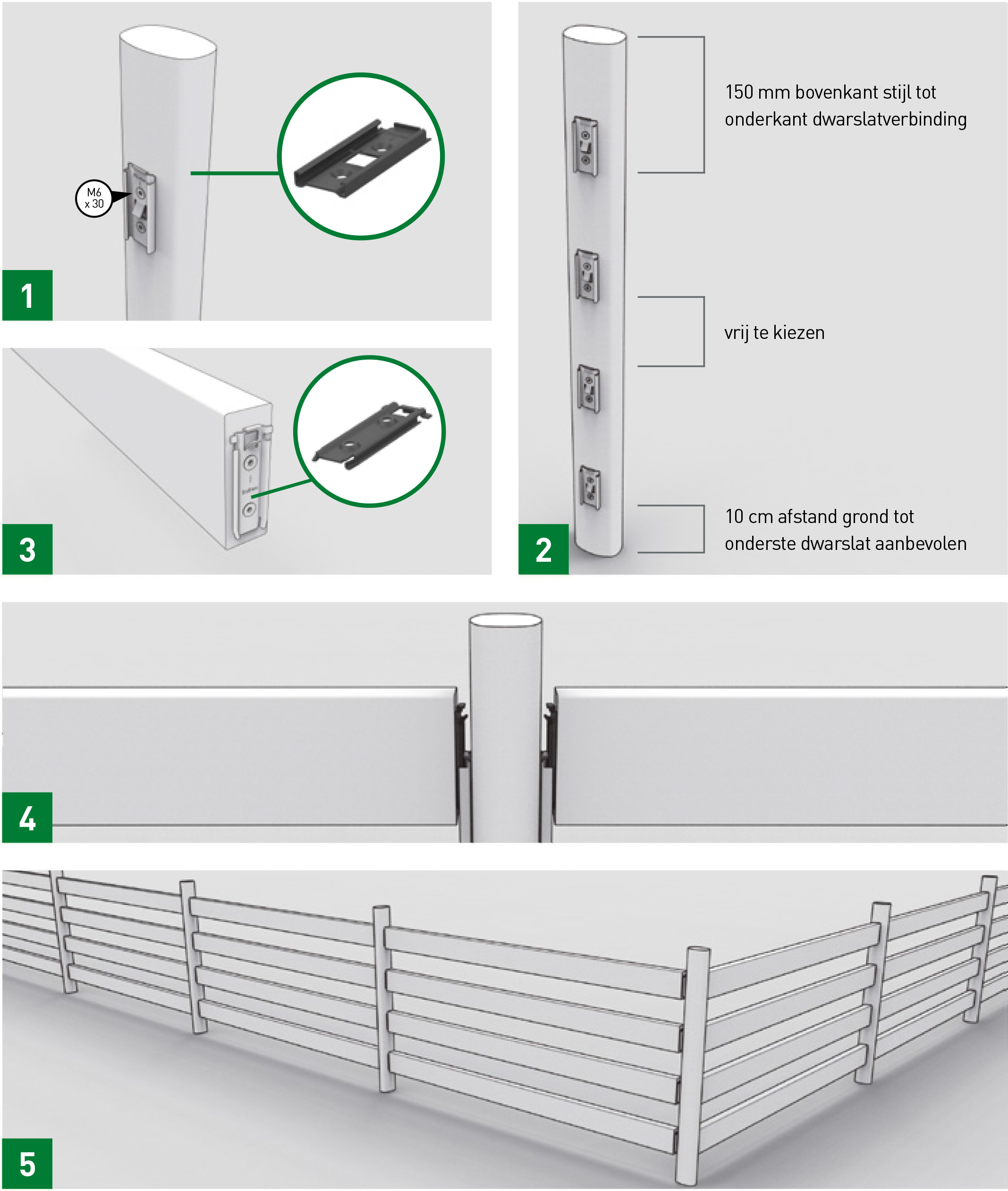

Het montageverloop van de lattenschutting

1. Verbindingsstuk
Het verbindingsstuk ‘stijl’ aan de stijl vastschroeven. De markering ‘BOVEN’ in acht nemen. Met een 5,5-mm-boor gaten 35 mm diep voorboren en verzinken.
2. Verbindingsstuk verdelen
Het verbindingsstuk ‘stijl’ op gelijkmatige afstanden over de stijl verdelen. Zorg ervoor dat de onderste dwarslat van de omheining ten minste 100 mm afstand tot de grond heeft.
3. Verbindingsstuk vastschroeven
Het verbindingsstuk ‘dwarslat’ centraal aan de kopse zijden van de dwarslat plaatsen, markeren, verzinken en vastschroeven.
4. Dwarslat aanbrengen
De onderste en bovenste dwarslat aanbrengen, hierbij de bovenste dwarslat niet definitief vastzetten.
5. Frame opstellen
Het voorgemonteerde frame opstellen en loodrecht in de fundering bevestigen (beton/schroeven). Zie verankeringsmogelijkheden. Na het uitharden van het beton resp. na het vastschroeven, de bovenste dwarslat verwijderen, via de onderzijde alle ontbrekende dwarslatten aanbrengen en definitief vastzetten.
Naar de omheining planner

Het artikeloverzicht voor de montage van de “Blickfang” privacyomheining

Stijl

Afmetingen: 60x90 mm
Kleuren: Terra en grafiet
Lengtes: 220 cm, 270 cm
(voor terreinvolgende opbouw in 360 cm verkrijgbaar)

Paneel

Afmetingen: 35 x 270 mm
Lengtes: 160,2 cm
(voor terreinvolgende opbouw in 210 cm verkrijgbaar)
Kleuren: jade, ecru en platina
Benodigd: 7 stuks per veld

Deur en poort

Afmetingen: 102 x 185 cm (Kozijn: 112 x 270 cm)
Kleuren: Kozijn: terra en grafiet
Paneele: jade, ecru en platina
incl. beslag, voorbereid voor profielcilinder Productie op aanvraag

Let op: Kozijn en stijl krachtgesloten, met 5 schroeven M8 x 80 per zijde, verbinden en dan samen in beton vastzetten.

Omheiningsset met rvsdwarslat

Hellingen tot 10% zonder schuin afzagen van de panelen

Set voor 1 omheiningsveld bevat:
2 rvs-dwarslatten incl. stijlbevestiging
1 inleglijst
7 panelen (jade, ecru of platina) incl. schroeven en toebehoren

De stijlen moeten apart worden aangekocht. Ook combineerbaar met elk ander stijlsysteem naar keuze.

Paneelhouder

Benodigd: 16 stuks per veld
Materiaal: roestvrij staal

Dwarslat

Afmetingen:: 40 x 112 mm
Kleuren: terra en grafiet Lengte: 178,6 cm
(voor terreinvolgende opbouw in 360 cm verkrijgbaar)

Dwarslatverbinding, tweedelig
Stijl-dwarslat

Benodigd: 2 stuks per dwarslat
Materiaal: rvs gezwart incl. 4 schroeven
(M6 x 30 mm) per verbinding

Grondplaat – stijl

Afmetingen: 120 x 120 mm
Benodigd: 1 Stück je Pfosten
Materiaal: stahlverzinkt
Dikte: 8 mm
incl. 3 schroeven (M8 x 80 mm) per plaat
