Pensato per l’angolo.
Variabile in modo semplice.

Così la realizzazione è molto facile

  • Usare esclusivamente la trave con una lunghezza di 2,20 m per il montaggio mediante avvitamento sulla piastra base. L’altezza complessiva della costruzione di 2 m (bordo superiore del pavimento fino al bordo superiore del palo) non può essere superata. Attenzione: costruzioni più alte non corrispondono ai requisiti statici.
  • Si dovrebbero praticare fori di preforatura più piccoli di 0,5 mm rispetto al diametro della vite. Fori di svasatura per connettori a vite per garantire un supporto completo. Prestare attenzione ad una distanza minima di 10 mm dei bordi dei fori.
  • Durante il montaggio di pali e traverse, prestare attenzione a mantenere una distanza di 12 mm, in modo da permettere l’eventuale libera dilatazione della costruzione.
  • L’incastro completo dei collegamenti delle traverse nel montaggio finale assicura la piena stabilità.
  • Le tolleranze, necessarie per il montaggio e la produzione, inerenti a lunghezza, larghezza e spessore devono essere prese in considerazione durante il montaggio. Ricontrollare le misure
    sulla costruzione realizzata.

Il montaggio del ”Blickfang”

Il montaggio semplice per tutte le varianti di recinzioni

Le presenti istruzioni per la costruzione EasyDeck® sono la base per  tutte le varianti di montaggio della recinzione. Affinché la nostra garanzia sia valida, Vi preghiamo di utilizzare esclusivamente articoli originali EasyDeck® e di seguire le nostre istruzioni di posa.

E’ possibile modificare le recinzioni EasyDeck® mediante il programma di progettazione online in base alle proprie idee. Affinché il montaggio diventi facile, confezioniamo per Voi su richiesta tutti gli elementi . L’esecuzione dei fori necessari, che richiede molto tempo come pure l’adattamento delle zone oblique non sono più necessari. Potete iniziare subito con il montaggio! Progettate in modo semplice la Vostra recinzione individuale cliccando su:


Costruzione che segue il terreno

Pendenze sul terreno? Nessun problema per la protezione contro gli sguardi indiscreti EasyDeck® o la recinzione EasyDeck®. Le pendenze fino al 3 % possono essere risolte semplicemente con le misure del sistema EasyDeck®. Per pendenze fino al 10 % utilizzate le nostre lunghezze speciali oppure il set per recinzioni con traversa in acciaio inossidabile.

Maggiori differenze dell’altezza sul terreno possono essere adattate individualmente mediante i tagli diagonali della traversa e dell’elemento.

Costruzione ad angolo

Grazie alla forma dei pali EasyDeck® e le innovative traverse,
la recinzione e la protezione contro gli sguardi indiscreti possono
essere posizionati in un angolo libero.

Le possibilità per l’ancoraggio

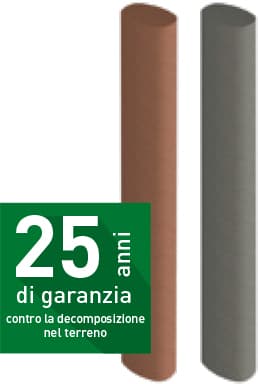

I pali EasyDeck® hanno una lunga durata – anche se vengono inseriti nel terreno. Noi garantiamo 25 anni di resistenza alla decomposizione! Potete scegliere di cementare i pali oppure di montarli su piastre di base.

Cementare in modo facile i pali

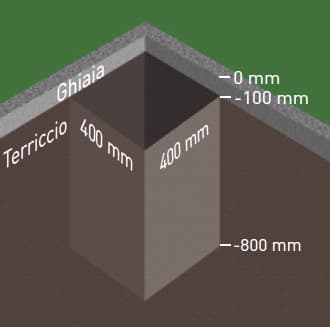

Eseguire tutti gli scavi per le fondamenta (400 x 400 x 800 mm).

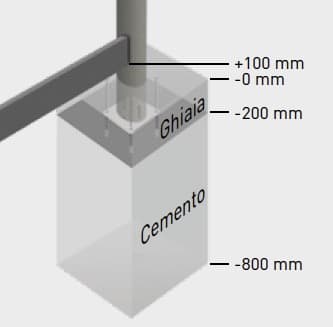

Riempire di cemento lo scavo delle fondamenta di 100 mm. Inserire in profondità il telaio (-700 mm). Posizionare con precisione il bordo inferiore del palo, utilizzando un piccolo mattone. Cementare lo scavo delle fondamenta fino a -100 mm. Tutti i pali devono essere posizionati a piombo.

Montare il palo semplicemente sulla piastra di base

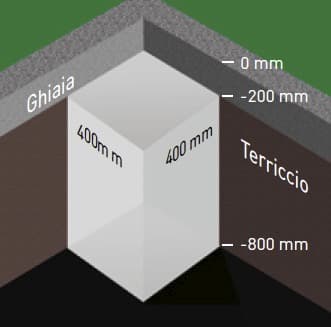

Serve un fondamento separato ed adeguato. Eseguire gli scavi (400 x 400 x 800 mm) e versare il cemento da -800 mm a -200 mm. Far indurire completamente. In alternativa occorre realizzare un sistema adeguato per l’ancoraggio.
Eseguire i fori per la piastra base sul palo (75 x 850 mm). Avvitare la piastra base al palo ovale (3 viti M8 x 80 mm). Fissare la piastra base con il palo sulle fondamenta, utilizzando un sistema adeguato per l’ancoraggio. Tutti i pali devono essere posizionati a piombo.

Il montaggio del recinto contro gli sguardi indiscreti ”Blickfang”

Costruzione del telaio

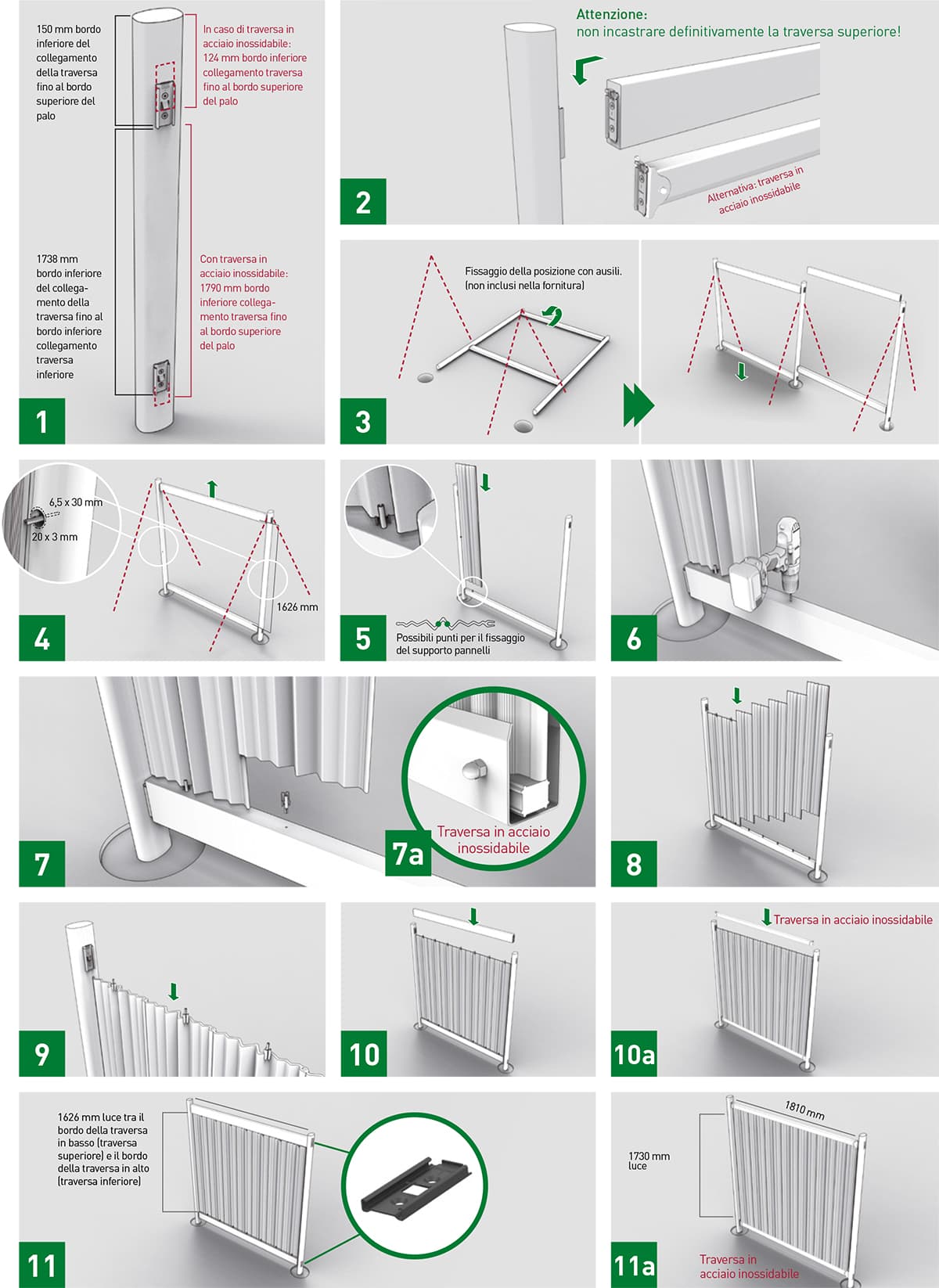

1. Assemblare le parti di collegamento
Avvitare l’elemento di collegamento »palo« al palo e posizionare ed avvitare in modo centrato l‘elemento di collegamento «traversa» sui lati frontali. Preparare i fori con un trapano da 5,5 mm, eseguendo un foro con 35 mm di rofondità ed infine abbassarlo (il collegamento della traversa sulla traversa in acciaio inossidabile è già premontato.)
2. Posizionare la traversa
Incastrare definitivamente la traversa inferiore sul palo. Posizionare la traversa superiore, senza incastrarla definitivamente!
3. Posizionare il telaio pre-montato

Posizionare il telaio pre-montato e fissarlo a piombo nello scavo delle fondamenta (cementandolo / avvitandolo). Vedi le possibilità per l’ancoraggio. Realizzare anche tutti gli altri telai, avvitando l’elemento di collegamento »palo« sul palo successivo. Posizionare al centro l’elemento di collegamento «traversa » sui lati frontali e contrassegnare. Preparare i fori con un trapano da 5,5 mm, eseguendo un foro con 35 mm di profondità ed infine abbassarlo ed avvitarlo. Fissare a piombo il palo nelle fondamenta e incastrare definitivamente la traversa inferiore.

Il montaggio facile del pannello con traversa GCC

4. Eliminare la traversa del recinto superiore

Eliminare la traversa del recinto superiore. Preparare per il supporto del pannello laterale un foro profondo 30 mm (trapano 6,5 mm) nel palo ed inserirlo con una profondità di 3 mm (trapano 20 mm). Fissare il supporto del pannello (vedi dettaglio).

5. Inserire il primo pannello

Inserire il primo pannello nel supporto laterale del pannello e definire, contrassegnando e pre-forando il foro inferiore nella traversa, per il supporto del pannello inferiore. Inserire il supporto del pannello inferiore in modo centrato sullo spessore più elevato a destra oppure a sinistra del pannello. Inserire ora il pannello con il supporto del pannello (vedi dettaglio).

6. Definire i punti successivi da forare

Definire i punti successivi da forare e pre-forare con una profondità
di 25 mm (trapano 6,5 mm).

7. Unire gli altri pannelli

Unire gli altri pannelli, inserendoli nei pannelli precedenti e fissarli con un supporto per pannelli inferiori.

8. Inserire altri pannelli

Inserire altri pannelli. Per l’ultimo pannello prestare attenzione ad un ulteriore fissaggio laterale con il supporto del pannello (vedi dettaglio 4).

9. Posizionare la traversa superiore

Equipaggiare il bordo superiore del pannello con supporti e
posizionare la traversa superiore, senza arrestarla definitivamente.
Marcare con precisione la posizione dei fori per i supporti del pannello superiore e pre-forare con una profondità di 25 mm (trapano 6,5 mm).

10. Posizionare la traversa superiore

Posizionare la traversa superiore ed incastrarla definitivamente.

11. Montare alla stessa

Montare alla stessa maniera anche l’elemento del recinto
successivo

Il montaggio alternativo con traversa in acciaio inossidabile

7a. Inserire nella traversa

Inserire nella traversa in acciaio inossidabile il listello (con costruzione
orizzontale) in modo da regolare l’altezza dei pannelli,
che ora possono essere posizionati.

10a. Agganciare la chiusura in acciaio inossidabile

Unire i pannelli, inserendo il pannello sempre in quello precedente (attenzione: in caso della traversa in acciaio inossidabile si utilizzano i pannelli con la lunghezza speciale di 180,5 cm). Posizionare la traversa in acciaio inossidabile superiore e incastrare definitivamente. Il primo e l’ultimo pannello va fissato con un perno filettato ed il dado sulla traversa inferiore e superiore (i fori sono già presenti nella traversa).

11a. Montare il segmento della

Montare il segmento della recinzione alla stessa maniera.


Per costruzioni individuali, per es. inclinato seguendo il terreno utilizzate il configuratore del recinto, cliccando su:

Il montaggio della recinzione con traverse

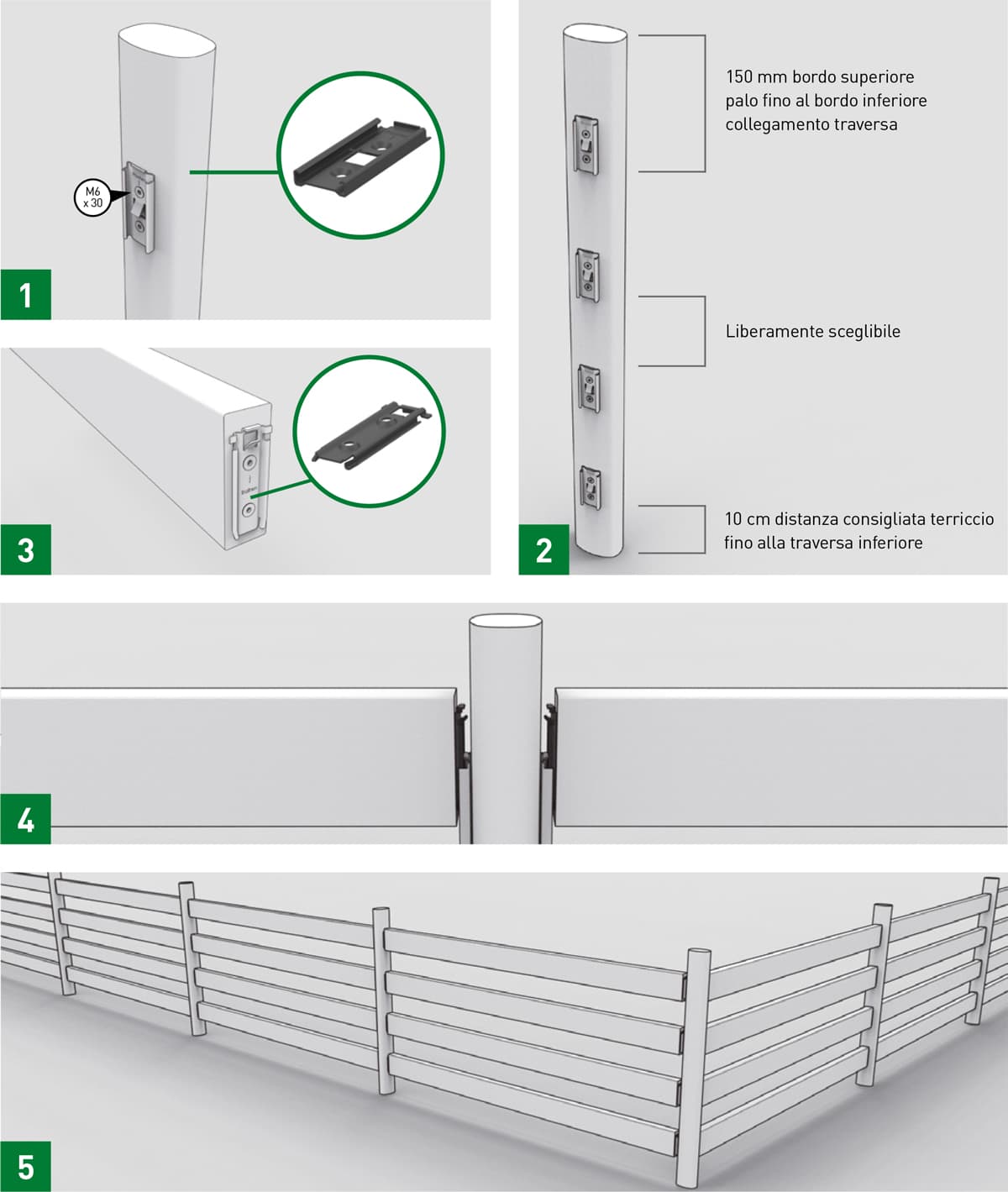

1. Avvitare la parte di collegamento

Avvitare l’elemento di collegamento »palo« sul palo, tenendo
conto della marcatura “SOPRA”. Eseguire ed abbassare i
pre-fori
con un trapano di 5,5 mm, profondità 35 mm.

2. Ripartire la parte di connessione

Distribuire uniformemente sul palo l’elemento di collegamento
»palo«, tenendo in considerazione che la traversa inferiore del
recinto deve avere una distanza minima dal terreno di 100 mm.

3. Avvitare la parte di collegamento

Posizionare in modo centrato, marcare, abbassare ed avvitare
l’elemento di collegamento »traversa« sul lato frontale della
traversa.

4. Inserire la traversa

Inserire la traversa inferiore e superiore, senza incastrare definitivamente la traversa superiore.

5. Posizionare i telai premontati

Posizionare i telai premontati e cementare/avvitare a piombo nelle fondamenta. Vedi anche le possibilità di ancoraggio. Dopo aver calettato il cemento oppure dopo l’avvitamento togliere la traversa superiore ed inserire, partendo dal basso, tutte le traverse mancanti. Infine incastrarle.

Panoramica degli articoli per il montaggio della recinzione contro sguardi indiscreti ”Blickfang”

Palo

Misure: 60x90 mm
Colori: Terra e Grafite
Lunghezze: 220 cm, 270 cm
(disponibile in 360 cm per una costruzione seguendo il terreno)

Pannello

Misure: 35 x 270 mm
Lunghezza: 160,2 cm
(per costruzioni che seguono il terreno è
disponibile il pannello 210 cm)
Spessore: 6 mm
Colori: Giada, Ecrù e Platino e
Fabbisogno: 7 pezzi per segmento

Porta e portone

Misure: 102 x 185 cm (Telaio: 112 x 270 cm)
Colori: Telaio: Terra e Grafite
Pannelli: Giada, Ecrù e Platino, incl. raccordi, preparati per cilindro profilato. Realizzazione su richiesta

Attenzione: unire telaio e palo con accoppiamento di forza mediante 5 viti
M8 x 80 per lato e poi cementare insieme

Segmento recinto con traversa in acciaio inossidabile

Pendenza fino al 10 % senza taglio obliquo dei pannelli

Il set per 1 segmento contiene:
2 traverse in acciaio inossidabile
inkl. fissaggio palo, 1 listello,
7 pannelli (giada, ecrù o platino),
incluso viti e accessori

I pali devono essere acquistati separatamente. Combinabile anche con qualsiasi altro sistema di pali.

Supporto pannello

Fabbisogno: 16 pezzi per ogni segmento
Materiale: acciaio inossidabile

Traversa

Misure: 40 x 112 mm
Colori: Terra e Grafite
Lunghezza: 178,6 cm
(disponibile anche con 360 cm per la
costruzione che segue il terreno)

Collegamento traversa, in due parti
Palo / traversa

Fabbisogno: 2 pezzi per traversa
Materiale: acciaio inossidabile
annerito, icl. 4 viti
(M6 x 30 mm) cad. collegamento

Piastra base – palo

Misure: 120 x 120 mm
Fabbisogno: 1 pezzo cad. palo
Materiale: zincato in acciaio
Spessore: 8 mm
incl. 3 viti cad. piastra (M8 x 80 mm)
